B&R貝加萊I/O系統X20

B&R貝加萊I/O系統X20是多功能且易于使用的。帶IP20和IP67防護等級可以實現控制柜內外的任意組合。它們還支持所有標準的現場總線系統。I/O系統可以通過完全靈活的拓撲結構完美地適合機器應用。標準I/O可以與安全I/O混合使用，而且分布式智能可以嵌入I/O系統，因此可以輕松地實現諸如環境監測這些功能。

控制柜內部

非常緊湊的X20系統可以提供各種不同的模塊，三塊式設計便于高效的接線和維護。

控制柜外部

X67系統與X20系統兼容，并且可以根據需要進行組合。此外，IP67防護等級使它們特別適用于惡劣工況。

直接集成閥島

XV系統允許閥島直接集成在I/O網絡中。從而減少了I/O模塊和接線量，還降低了機械制造成本。

X20 不只是I/O

歷經推敲后的設計細節，精密的人體工程學設計，X20是一個完整的控制方案。根據客戶的需求以及單個項目應用的要求，X20系列產品能連接所有的必要組件。

對于標準現場總線來說，X20是一個上佳的延伸，同時，它也擴充了標準控制系統的控制性能。其實現的步驟相當簡單：連接，配置，即宣告成功。

與貝加萊組件的組合使用，將使X20發揮大的作用，對項目應用來說，也將帶來無法想象的性能優點和靈活性。其中無縫集成是一個主要優勢。

3 x 1 = 1

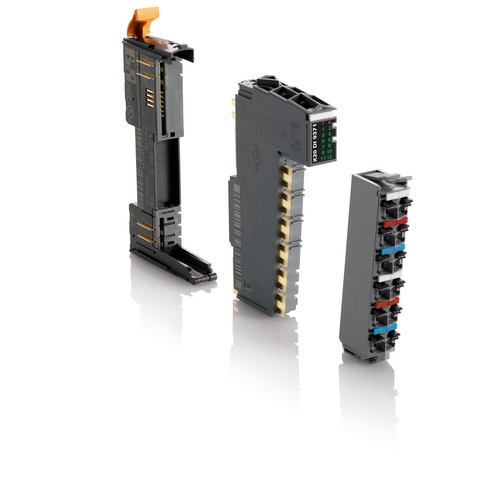

三個基本單元組成一個模塊：端子排 – 電氣模塊 – 底座模塊。

這種模塊化的特性使X20集成了傳統導軌式及插片式I/O系統的優點：

可在系統以外預接線

電氣模塊的熱插撥

自由的總線插槽供配件使用

X20系統提高了50%的元件密度， 完美的接線技術和優化的多種尺寸是X20的大特征。

附加值

寬為12.5 mm的模塊上有16路通道創造了前所未有的元件密度，實現了端子人體工程學設計。因此，在保證端子連接數量的同時，X20比傳統的插片式系統多了50%的通道。而這不會損失端子連接。

連貫性

能夠實現1線、2線或3線安裝技術 - 無需另外的跳線端子。

尺寸

一個或兩個通道的模塊：具有大的靈活性以實現定制化的自由配置。
